作者： admin 閱讀人數(shù)：160?時(shí)間：2020-03-31 20:45
竹膠板是以毛竹材料作主要架構(gòu)和填充材料，經(jīng)高壓成坯的建材。由于竹膠板硬度高，抗折，抗壓，在很多使用區(qū)域已經(jīng)替代了鋼模板。又由于竹是易培養(yǎng)，成林快的林木，三到五年就可以砍伐，能替換木材，因此，國(guó)家林業(yè)部政策支持大力發(fā)展以竹為主要加工材料的人造板，已經(jīng)在很多地方替換了木材類板材的使用。今天佰億達(dá)來(lái)給大家介紹一下竹膠板的生產(chǎn)工藝：
一、原材料
選擇五年種植的竹子，它具有良好的韌性和硬度．
二、帶溝槽等厚竹片的制備
將大徑級(jí)毛竹橫截成竹段，銑去外節(jié)后縱剖成2—4塊，再銑去內(nèi)節(jié)進(jìn)行蒸煮軟化，然后在上壓式單層平壓機(jī)上加熱加壓，將弧形竹塊展開(kāi)成平面。最后經(jīng)過(guò)雙面壓刨將其加工成無(wú)竹青、竹黃的等厚竹片。
三、定型干燥
為了防止竹片在干燥過(guò)程中，使平整的竹片在橫向彈性恢復(fù)力作用下產(chǎn)生卷曲變形，必須采用加壓干燥的工藝與設(shè)備，使?jié)裰衿趬毫ο录訜?，在解除壓力時(shí)，排除水分和自由收縮。
四、竹片施膠
采用四輥涂膠機(jī)對(duì)竹片輥涂水溶性酚醛樹(shù)脂膠，涂膠量為300—350g/㎡(雙面)。膠粘劑中可加入1%--3%的面粉、豆粉等作填充劑。填充劑可使竹片在涂膠后易在表面形成膠膜，熱壓時(shí)不易產(chǎn)生流膠現(xiàn)象，固化后可以改善膠層的脆性。
五、組坯
采用手工組坯，嚴(yán)格按照對(duì)稱原則、奇數(shù)層原則和相鄰層竹片紋理相互垂直的原則進(jìn)行組坯。要求面板用材質(zhì)好的竹片，材質(zhì)較次的竹片作背板。面、背板的竹青面向外，竹黃面向內(nèi);芯板組坯時(shí)，則要求相鄰竹片的朝向按竹青面、竹黃面交替依次排列。
六、預(yù)壓與熱壓
?、兕A(yù)壓 為了防止板坯在向熱壓機(jī)內(nèi)裝板時(shí)產(chǎn)生位移而引起的疊芯、離縫等缺陷，在組坯后熱壓之前，要對(duì)板坯在室溫下進(jìn)行預(yù)壓，使其粘合成一個(gè)整體材料。
②熱壓 采用熱一熱膠合工藝，其熱壓溫度為140oC左右，單位壓力為2.5—3.0MPa，熱壓時(shí)間按板材成品厚度計(jì)算，一般為1.1min/mm。為了防止“鼓泡”現(xiàn)象的產(chǎn)生，在熱壓后期通常采用三段降壓的工藝。第一段由工作壓力降到“平衡壓力”，第二段由“平衡壓力”降到零，第三段由零到熱壓板完成開(kāi)張。

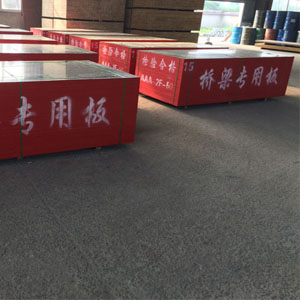

七、鋸板加工打包
在鋸臺(tái)上把熱壓出來(lái)的竹膠板坯鋸成1.22米寬，2.44米長(zhǎng)，再整齊疊放，上一層膩?zhàn)臃厶畛?。打包的話通常廠里打5縱2橫，也可以按客戶要求打包，下面墊好木方，方便運(yùn)輸周轉(zhuǎn)不損壞竹膠板。
